产品型号：LZJ-50
产品特点：玻璃转子流量计是一种变面积式流量计，它主要由一根自下而上扩大的垂直玻璃锥管和一只可随流量大小上下移动的浮子组成(见图一)，当流体自下而上流经锥管时，流体动能在浮子上产生的升力 S 和流体的浮力 A 使浮子上升，由于锥管内壁与浮子之间的环形流通面积增大，流体动能在浮子上产生的升力随之下降。

LZJ-50DN50玻璃转子流量计价格的详细资料：


LZB 型锥管为光管(为使浮子上下移动稳定，浮子带有导杆，称内导向) ; LZJ 型为带筋管浮子上下移动稳定，称外导向)。
LZB 一( )F、 LZJ 一()F耐腐玻璃转子流量计,该流量计对酸(氟酸除外)、碱、氧化剂、有机溶剂和其它腐蚀性的气体或液体有较强的耐腐性能。

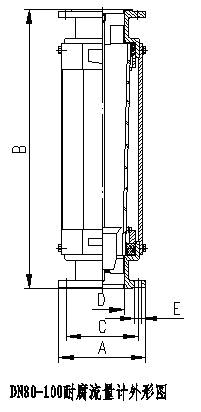

外形及安装连接尺寸 DN4 一 10 耐腐流量计外型为水平安装, DN15 一 50 DN80 一 100 耐腐流量计为垂直上下安装。

玻璃转子流量计选型规格表:

通径  mm	型号	范围	测量范围		锥管长度	精度等级		流体状况
			水20℃	气20℃		LZB/LZJ	LZB/J-F	温度	压力
4	LZB-4  LZB-4F	10:1	1～10L/h  1.6～16L/h  2.5～25L/h	16～160L/h  25～250L/h  40～400L/h	100	2.5	2.5  4	-20～  120℃	≤1
6	LZB-6  LZB-6F		2.5～25L/h  4～40L/h  6～60L/h	40～400L/h  60～600L/h  100～1000L/h
10	LZB-10  LZB-10F		6～60L/h  10～100L/h  16～160L/h	100～1000L/h  160～1600L/h  250～2500L/h	160
15	LZB-15  LZB-15F		16～160L/h  25～250L/h  40～400L/h	0.25～2.5m3/h  0.4～4m3/h  0.6～6m3/h	350		4		≤0.6  Mpa
25	LZB-25  LZB-25F		40～400L/h  60～600L/h  0.1～1m3/h	1～10m3/h  1.6～16m3/h  2.5～25m3/h		1.5  2.5
40	LZB-40  LZB-40F		0.16-1.6m3/h  0.25-2.5m3/h	4～40m3/h  6～60m3/h	430
50	LZB-50  LZB-50F		0.4～4m3/h  0.6～6m3/h	10～100m3/h  16～160m3/h	450
80	LZB-80  LZB-80F	10:1  5:1	1～10m3/h  1.6～16m3/h  5～25m3/h	50～250m3/h  80～400m3/h	500	1.5  2.5			≤0.4  Mpa

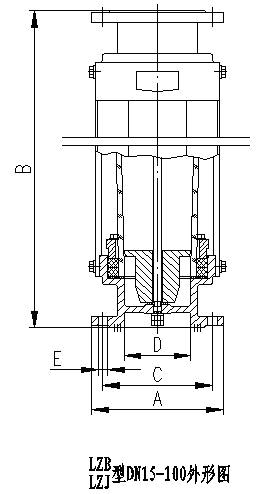

公称通径 DN	型号								连接方式
		A	B	C	D	E	M	N
4	LZB-4	29	171	119	40	-	145	?9.5	软管
6	LZJ-6
10	LZJ-10	36	244	178	43		208	?11.5
15	LZJ-15	?95	470	?65	?15	4 × ?14	-	-	法兰
25	LZB-25	?115		?85	?25
40	LZB-40	?145	570	?110	?40	4 × ?18
50	LZB-50	?160		?125	?50
80	LZB-80	?185	660	?150	?80
100	LZB-100	?205		?170	?100

公称通径 DN	型号								连接方式
		A	B	C	D	E	M	N
4	LZB-4	29	171	119	40	-	145	?9.5	软管
6	LZJ-6
10	LZJ-10	36	244	178	43		208	?11.5
15	LZJ-15	?95	470	?65	?15	4 × ?14	-	-	法兰
25	LZB-25	?115		?85	?25
40	LZB-40	?145	570	?110	?40	4 × ?18
50	LZB-50	?160		?125	?50
80	LZB-80	?185	660	?150	?80
100	LZB-100	?205		?170	?100



产品相关关键字： DN50玻璃转子流量计价格 耐酸玻璃管流量计 LZJ-50玻璃转子流量计 玻璃转子江苏生产厂家
